Lors des séances de tir dans les stands clos, des fumées, gaz et poussières sont émis. Les principaux polluants sont le plomb, le baryum, le cuivre, l’antimoine, etc. Pour assurer la sécurité des tireurs et limiter les expositions des professionnels ou sportifs, il est primordial d’assainir le pas de tir en installant un système de ventilation adapté. AWITECH installe et dimensionne la ventilation des stands de tir conformément à l’article R4412-149 du code de travail qui fixe les valeurs limites d’exposition professionnelle et suivant les préconisations du référentiel technique de la police nationale.

La principale recommandation est basée sur la vitesse d’écoulement de 0,4 m/s qui doit balayer horizontalement le stand pendant les séances de tir afin de transporter les polluants vers le fond du pas pour leur extraction.

La vitesse basse de 0,4 m/s à l’avantage d’être confortable et sans gêne pour les tireurs.

En dehors des séances de tir, il est recommandé de maintenir la ventilation en fonctionnement avec temporisation et une vitesse réduite de 0,2 m/s,

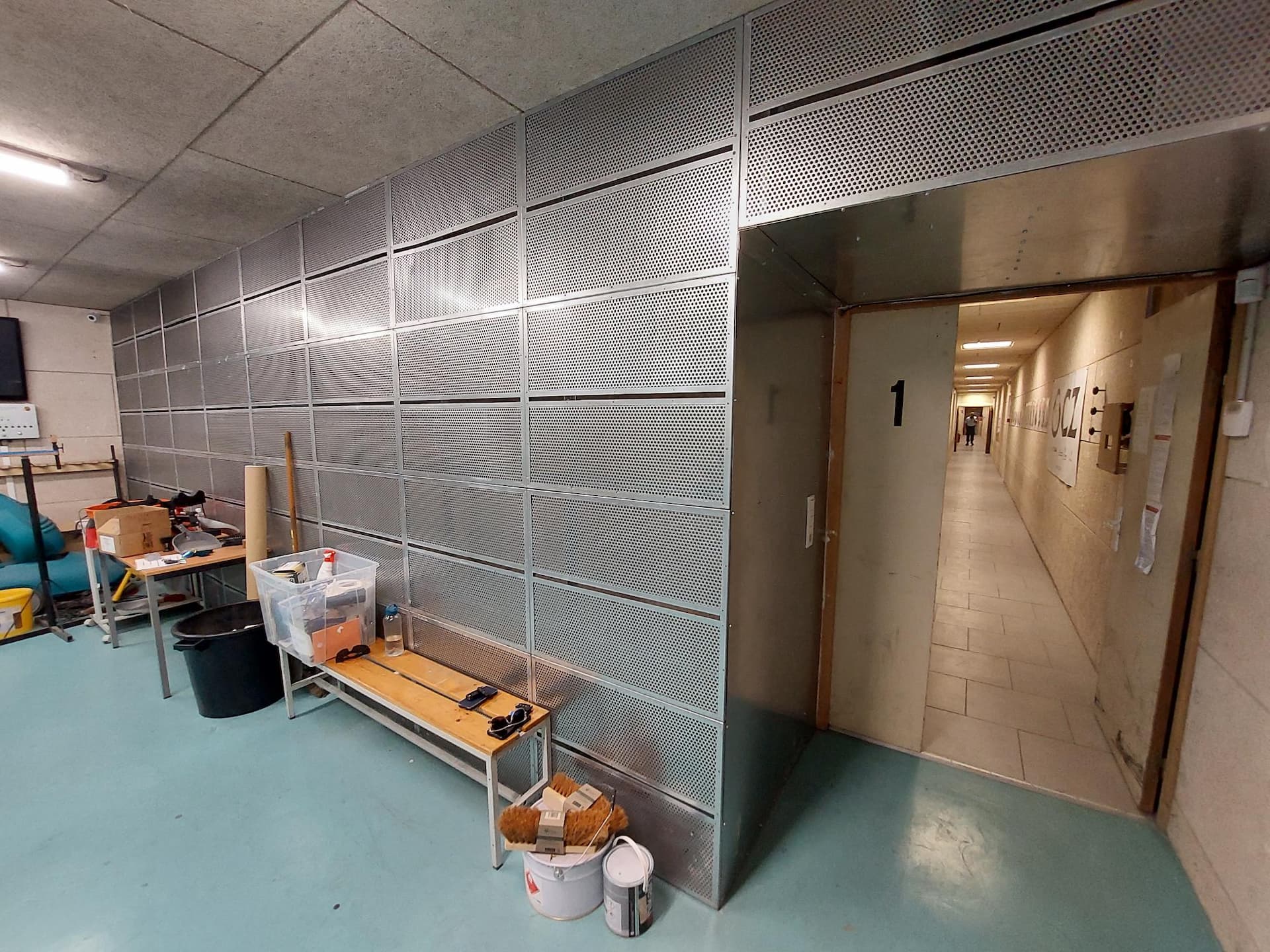

AWITECH a récemment réalisé une installation de ventilation d’un stand de tir, pas de 25 mètres, avec un mur de soufflage de 19 m² : 9,5 m x 2 m installé à l’arrière des tireurs. Le débit mis en œuvre est de 27360 m³/h en conformité avec les préconisations de la vitesse de soufflage de 0,4 m/s. Le mur a été réalisé avec des structures mécanosoudées composées de cadres avec en façade une grille perforée et fentes garantissant le balayage « effet piston » et un flux unidirectionnel.

La diffusion de l’air au-dessus du mur de soufflage est assurée par un plenum équipé de piquages répartis uniformément sur sa longueur.

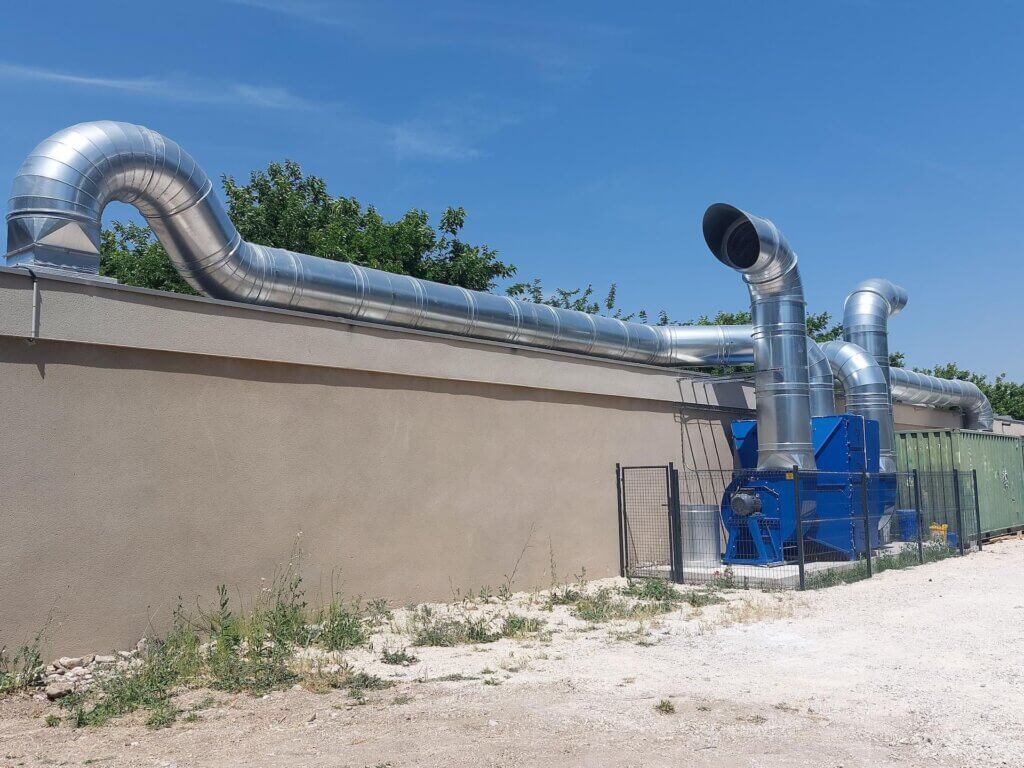

Système de ventilation et de rejet de l'air vicié pour un stand de tir

Le motoventilateur, d’une puissance électrique de 11 kW, installé à l’extérieur dans un box insonorisant assurera le soufflage d’air neuf via une tuyauterie de liaison avec le plenum de diffusion.

Côté aspiration, un plénum aspirant protégé est installé au fond du stand derrière les cibles. Ce dernier est relié par un réseau de tuyauterie à un caisson filtrant équipé de préfiltres G4 et de filtres finisseurs F9. La dépression nécessaire est assurée par un motoventilateur installé dans un caisson insonorisant.

Le débit d’aspiration est légèrement supérieur à celui insufflé, environ 10% de plus, afin de créer une légère dépression.

L’air vicié ainsi filtré est rejeté dans l’atmosphère.

La réception de l’installation a été faite par un technicien AWITECH suivant le protocole : Mesure des débits et vitesses au tube de Pitot dans les réseaux, mesures des vitesses d’air induite par à l’anémomètre au fil chaud puis visualisation des flux d’air au fumigène. L’ensemble des résultats ont été compilés dans le dossier d’installation (valeurs de référence) avec toutes les documentations techniques associées.

A l’issue, AWITECH a proposé un contrat de maintenance préventive au client afin de suivre régulièrement les performances de l’installation.

Système d'aspiration et de ventilation d'un stand de tir avec mur de soufflage

Les techniques de filtration des poussières

Pour la filtration et la rétention des poussières émises dans les stands de tir, nous avons utilisé un caisson équipé de préfiltres G4 et de filtres finisseurs F9.

En fonction des spécificités des processus industriels et des polluants dégagés, AWITECH utilise :

  • Dépoussiéreur à cartouches à décolmatage pneumatique,
  • Dépoussiéreur à manches à décolmatage pneumatique,
  • Filtre à voie humide pour les déchets très dangereux et inflammables,
  • Caisson filtrant à étage pour les applications faiblement sollicitées.

Votre interlocuteur AWITECH sélectionnera le dépoussiéreur le plus adapté à votre application en prenant en compte de nombreux paramètres (polluant, granulométrie, aspect, encombrement, temps de fonctionnement, …).

Options et adaptations AWITECH

Suivant la demande et le cahier des charges du client, l’air soufflé dans les stands de tir peut être filtré et traité. Dans ce cas précis, nous vous proposerons l’installation d’une centrale de traitement d’air « CTA » pour vous apporter le confort d’un soufflage régulé.

Pourquoi filtrer les poussières ?

La filtration des poussières fines permet de limiter drastiquement les rejets de polluants dans l’atmosphère et donc de conserver intactes vos émissions annuelles. Il en va également de la santé des personnes.
