Aspiration de poussières de silice sur un poste de pesée

  • Industrie du bois
  • Agroalimentaire
  • Aciérie, métallurgie et sidérurgie
  • Mécanique
  • Aéronautique et aérospatiale
  • Pharmaceutique et cosmétique
  • Chimie et laboratoires
  • Environnement ATEX
  • Industrie du bois
  • Agroalimentaire
  • Aciérie, métallurgie et sidérurgie
  • Mécanique
  • Aéronautique et aérospatiale
  • Pharmaceutique et cosmétique
  • Chimie et laboratoires
  • Environnement ATEX

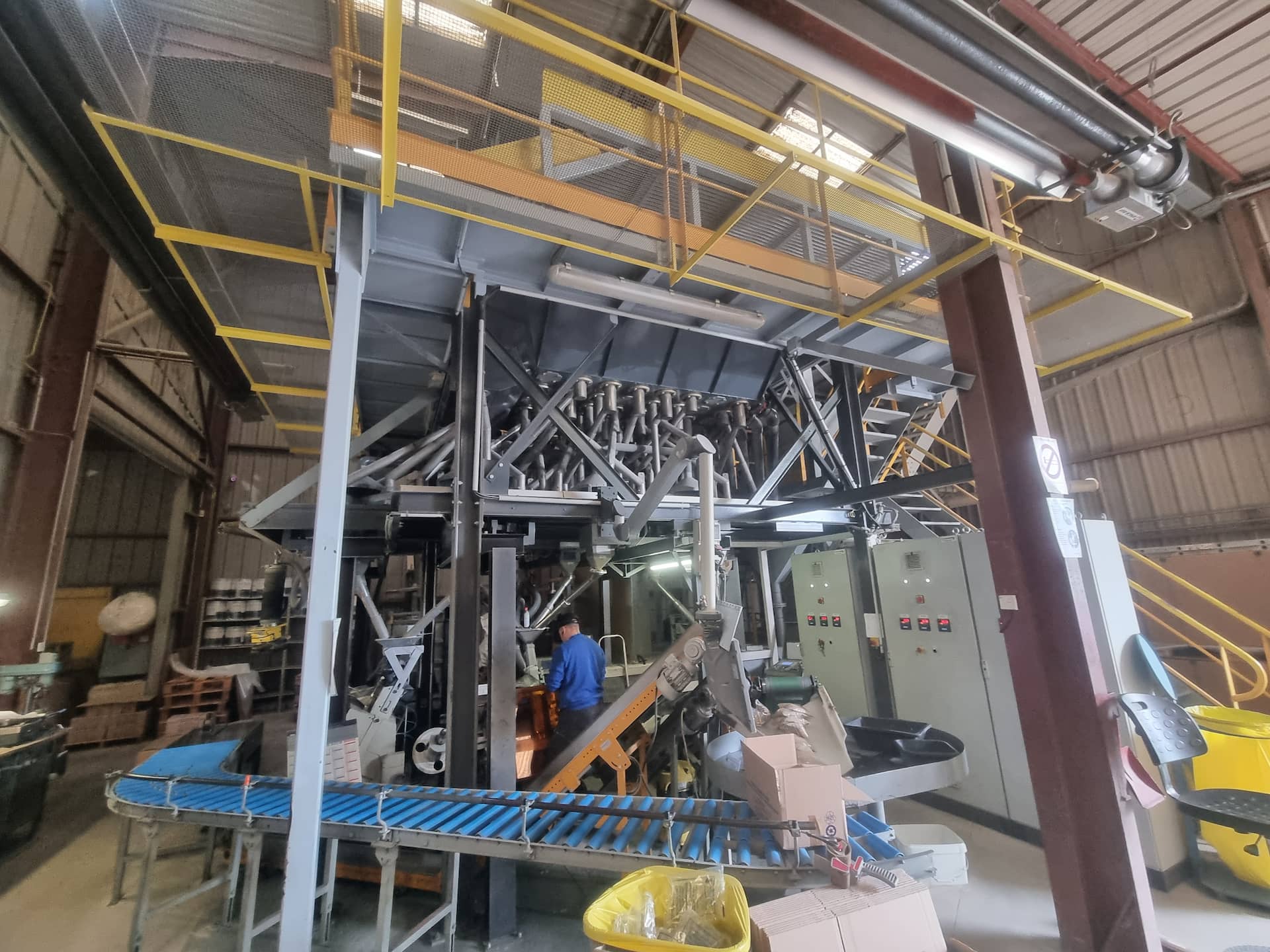

AWITECH a récemment réalisé une installation de captage, d’aspiration et de filtration de poussières fines de silice sur plusieurs postes de pesées de précisions. Le captage a été réalisé par plusieurs capots spéciaux aspirants positionnés au plus proche des pesons et quatre cônes d’aspiration face aux opérateurs. La fabrication sur mesure d’une hotte d’aspiration a également été prévue pour aspirer les fumeroles de surplus de silice. Nous avons réalisé plusieurs capots spéciaux afin de bien couvrir la zone d’émission des poussières tout en s’intégrant parfaitement à l’ergonomie générale des postes de travail

Les pesons automatiques ont été équipés de capots circulaires articulés pour permettre d’être ajustés au mieux par l’opérateur. Une liaison en flexible souple permet de raccorder chaque capot à un pie de vache sur mesure, puis du pie de vache au collecteur d’aspiration principal en tuyauteries rigides.

Un dépoussiéreur à cartouches à décolmatage pneumatique a été positionné à l’extérieur de l’atelier. La filtration se fait de l’extérieur vers l’intérieur des cartouches, au passage du « gâteau » formé et supporté par le feutre ou le tissu. Les poussières sont ensuite collectées dans un plénum étanche à l’arrière des cartouches, d’où elles sont évacuées en dépression, le motoventilateur principal se trouvant en aval du filtre (côté air propre).

Le nettoyage des cartouches filtrantes est automatique, et il est assuré par des impulsions d’air comprimé pilotées par un séquenceur de décolmatage, directement installé sur le dépoussiéreur. Le remplacement des cartouches se fait par le côté du filtre grâce à deux portes d’accès. Les particules sont récupérées en partie basse du filtre dans un
fût de 100 litres.

Le calcul des débits a été réalisé en suivant les recommandations et les formules de la CARSAT et de l’INRS, pour un dimensionnement efficace et conforme.

Le réseau d’aspiration a été réalisé en acier galvanisé intérieur lisse et selon les règles de l’art, à savoir : construction en épi, à diamètre progressif pour vitesse de transport constante. Chaque descente d’aspiration est équipée d’un registre de réglage / fermeture.

La réception de l’installation a été faite par un technicien AWITECH et selon la logique suivante : Mesure du débit total au tube de Pitot, mesures des vitesses d’air induites par les différents organes de captage (dosserets et capots semi-circulaires) à l’anémomètre au fil chaud, puis visualisation des flux d’air au fumigène.
L’ensemble des résultats ont été compilés dans le dossier d’installation (valeurs de référence) avec toutes les documentations techniques associées.

A l’issue, AWITECH a proposé un contrat de maintenance préventive au client afin de suivre régulièrement les performances de l’installation.

Les techniques de filtration des poussières fines

Pour la filtration des poussières fines, AWITECH utilise principalement les produits ci-dessous :

  • Dépoussiéreur à cartouches à décolmatage pneumatique,
  • Dépoussiéreur à manches à décolmatage pneumatique,
  • Filtre à voie humide pour les déchets très dangereux et inflammables,
  • Caisson filtrant à étage pour les applications faiblement sollicitées.

Votre interlocuteur AWITECH sélectionnera le dépoussiéreur le plus adapté à votre application en prenant en compte de nombreux paramètres (polluant, granulométrie, aspect, encombrement, temps de fonctionnement, …). Une fois cette sélection effectuée, le dimensionnement précis du dépoussiéreur est lancé (surface filtrante, vitesse ascensionnelle, position des entrées et sorties, position de la bonbonne, système de récupération des poussières, …).

Options et adaptations des dépoussiéreurs AWITECH

Notre fort réseau de partenaires nous permet de proposer de nombreuses options et personnalisations sur nos dépoussiéreurs :

Récupération des déchets en big-bag via une écluse rotative
Teinte RAL, pour une bonne intégration visuelle des équipements dans votre usine
Construction et équipements de sécurité ATEX selon les polluants traités
Récupération des déchets en benne via une vis sans fin
Calorifugeage et traçage électrique
MIse en place d'échelle et de plateformes d'accès aux portes de contrôles et au toit du dépoussiéreur
Insonorisation du ventilateur

Pourquoi filtrer les poussières fines ?

La filtration des poussières fines permet de limiter drastiquement les rejets de polluants dans l’atmosphère et donc de conserver intactes vos émissions annuelles. Il en va également de la santé des personnes travaillant à proximité de votre usine, et bien sûr, de la propreté générale de la zone.

Depuis notre installation, il n’y a plus de poussières sur les machines ni au sol dans l’atelier. Nous favorisons ainsi de meilleures conditions de travail pour les opérateurs.
